TVS-40T

페이지 정보

작성자최고관리자 댓글 0건 조회 124회 작성일 24-06-14 12:35

본문

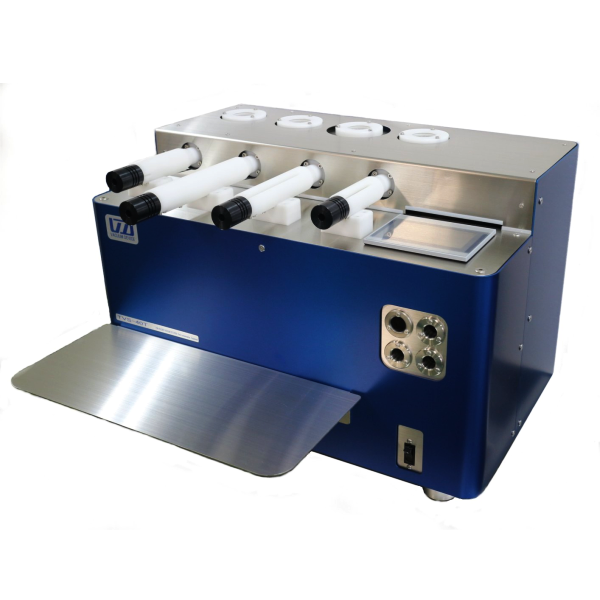

본 장치는 TEM 홀더를 오일 프리 진공하에 보관하는 장치입니다. 본 장치를 사용함으로써 오염의 부착을 대폭 줄일 수 있습니다.
독립적인 진공실에 보관하기 위해 개별적으로 출입이 가능합니다. TEM 홀더 포트는 고객님의 TEM 홀더에 맞추어 제조합니다.






TEM 홀더에 대하여


TEM 홀더 포트를 4개 탑재. 귀하의 홀더에 맞는 포트를 만듭니다. TEM 메이커 각사의 특수 홀더에 대응 가능합니다.

독립 배기계에 의해 홀더 교환 시, 다른 보관 홀더는 대기에 노출되지 않습니다. 각 홀더 시료부를 볼 수 있는 유리창 부착(NW40 플랜지)

조작성

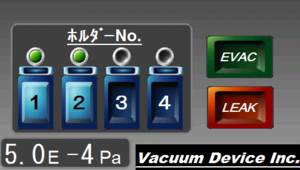

터치 패널 탑재로 조작도 간단. 프로그램 제어에 의한 자동 배기 시퀀스와 인터록 제어를 탑재.

펌프의 유지 보수 시기를 화면에 표시하여 알려드립니다.


주요 제품 사양

품목사양
전원AC 100V, 10A. 접지선 부착 3심 플러그 사용.
장비 크기폭 585mm, 깊이 555mm, 높이 392mm (깊이 치수는 TEM 홀더에 따라 다릅니다)
(장치 중량 36kg)
배기계20L/min 다이어프램 펌프(외치)
67L/sec 터보 분자 펌프(장치 내장)
도달 진공도5x10 -4 Pa 이하
진공도 측정풀 레인지 진공계

옵션정보


램프 가열 유닛

가열 방식 : 집광 오목 거울 렌즈 부착 할로겐 램프에 의한 가열.

방열 방식: 팬에 의한 공냉 방열.

온도 제어 : 열전대 측온 PID 제어, 전자 타이머 스위치 부착.

제어 전원 사이즈: 535 W x 550D x 185 H


플라즈마 클리닝 유닛

전원 : AC100V(단상 100V) 3A, 접지선 부착 3심 플러그 사용 클리닝

대상: 전자선 조사에 의해 퇴적한 오염 제거 및 부착 방지.

가스 도입:니들 밸브 매뉴얼 조정, 가스 퍼지용 전자 밸브 ON/OFF 방식

플라즈마 가스: 공기, 아르곤, 아르곤/산소, 타 대응

안전 대책: 계통별 퓨즈 채용

플라즈마 전원: 주파수 13.56 MHz, 출력 50W 가변, 출력 표시 디지털 미터 플라즈마

점화 표시 램프 부착, 플라즈마 조사 시간 제어 전자 타이머 부착

타이머 : 0~1,2, 3, 12, 30/sec, min, hr 각 자유 설정. 전자

타이머 플라즈마 전원 사이즈 : 250W X 300D X 135H 중량 9Kg

플라즈마 총 사이즈 : 70mmΦ X 220L 플라즈마 총 설치 NW-40

가스 : 0.08~0.1 MPa, 배관 1/4” 스웨지 록(가스 봄베 및 감압 밸브는 사용자 준비)


※ 램프 가열 및 플라즈마 클리닝 유닛 포트의 사용은 TEM 홀더 형상에 따라 제한이 있습니다.

특히, 다른 메이커 홀더의 공용은 할 수 없습니다.
